工业货架规格尺寸和额定载荷（货架国标GB/T27924-2011）

1 范围

本标准规定了工业货架的尺寸系列以及额定荷载。

本标准适用于以托盘为装载单元、单元荷载不超过2t的组装式工业货架，包括自动化立体仓库货

架、窄巷道托盘货架、普通托盘货架、驶入式货架、移动式货架、重力式货架、压入式货架等。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 18354 物流术语

3 术语和定义

GB/T 18354 界定的以及下列术语和定义适用于本文件。

3.1

工业货架 industrial rack

由立柱片、横梁（或悬臂梁）等承载构件组成，主要用于存储的货架。

3.2

立柱片 column framework

由立柱、斜撑及横撑组成的钢结构框架体。

3.3

立柱 colamn

货架中的垂直承载构件。

3.4

横梁 cross beam

安装于相邻的两个（货架）立柱片上，并直接承受垂直荷载的主要构件。

3.5

悬臂梁 cantilever beam

安装于同一个（货架）立柱片上，并直接承受垂直荷载的主要构件。

4 工业货架尺寸

4.1 货架系统尺寸

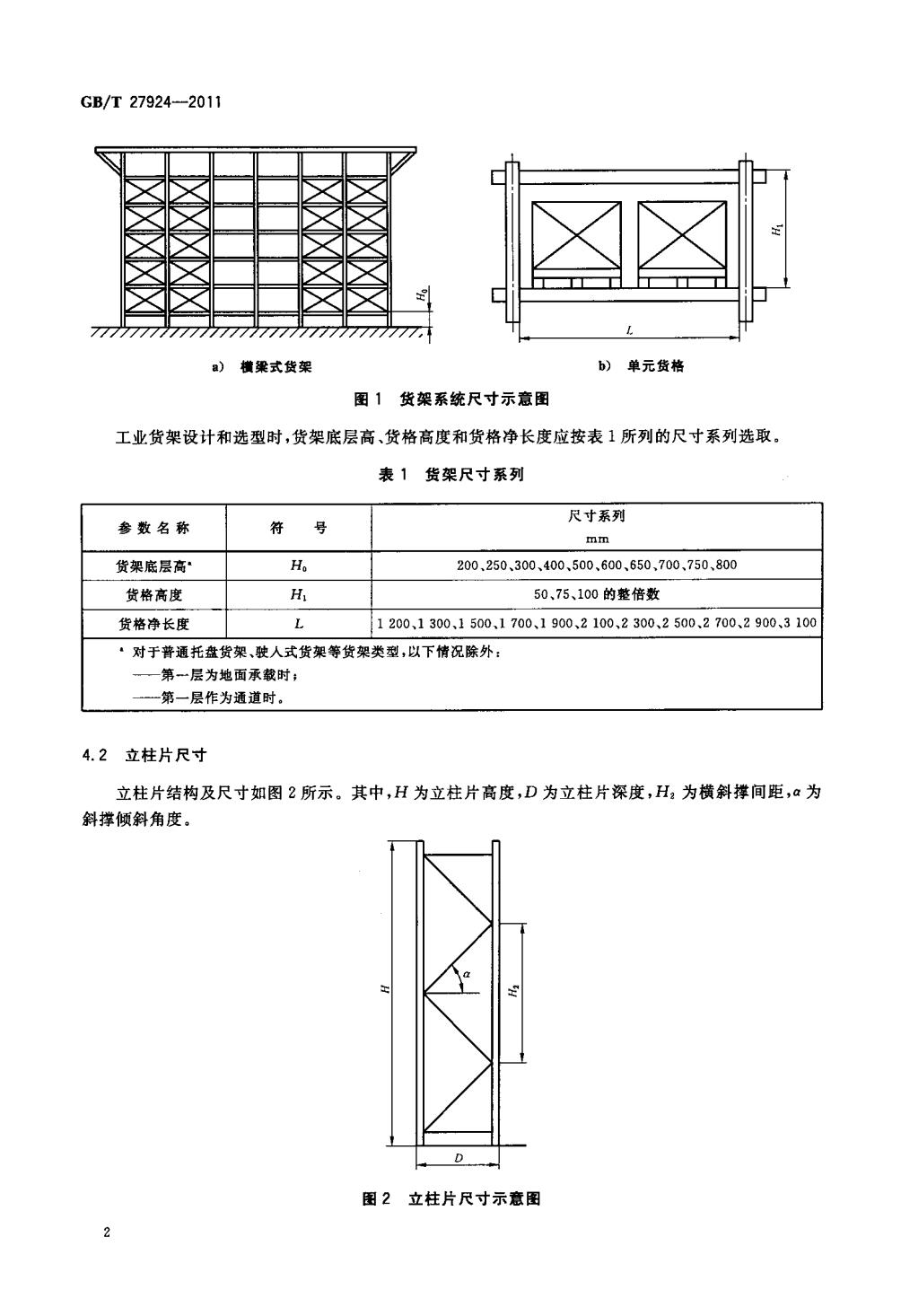

货架系统尺寸示意图如图1所示。其中，H，为货架底层高，H.为货格高度，L为货格净长度。
