军用制式学习椅技术标准

2021-03-17   来源：糖心VLOG在线观看官网办公家具

军用制式学习椅技术标准

制式学习椅外观尺寸及各部件规格尺寸：
   1、外形尺寸：长485mm×宽520mm×高780mm

2、座面：采用高密度防静电及尘PE（吹塑整体成型）

3、靠背：采用高密度防静电及尘PE（吹塑整体成型）

4、椅腿支架：采用20×20×1.5mm厚薄壁焊接（方管，组焊件）

5、椅腿横撑：采用20×20×1.2mm厚薄壁焊接方管

6、靠背支架：采用20×20×1.5mm厚薄壁焊接方管（组焊件）

7、注：学习椅组装、部件尺寸、技术标准、包装设计等全部按照2014年10月版《中国人民解放军制式营具图册及技术标准》严格执行

金属部件

1.所有加工部位形状规整，不得残留飞边、毛刺等。

2.所有焊接部位应符合GB/T12469-1990中3.2规定Ⅱ级标准，点焊间距不大于120mm.

3.各部件制作完成后，经酸洗、清除表面锈斑污渍，采用磷化-环氧热喷涂工艺进行外表面处理。其理化性能应符合表5规定。

金属件外表面处理膜层的理化性能指标

4.外观涂层应光滑均匀，色泽一致，应无漏喷、锈蚀、流挂、疙瘩、皱皮、飞漆等缺陷。

5.多功能写字椅表面颜色为军绿色， 其他营具表面颜色为灰白色(PANTONE 7527) ， 同批部件色泽应一致。

办公学习桌、电脑桌、学习椅塑料部件

1.采用吹塑成型工艺制造。

2.成型后办公学习桌桌面台板质量应不少于6.2kg，电脑桌桌面台板质量应不少于4.5kg；学习椅座面板和靠背合计质量应不少于1.8kg。

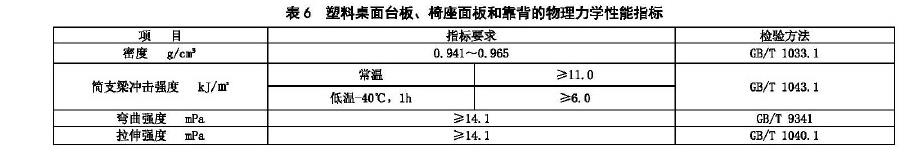

3.成型后高密度聚乙烯塑料桌面台板、学习椅座面和靠背的物理力学性能应符合表6规定

4.表面呈皮纹状，深度6p~8u。

5.体积电阻率不大于10"Q·cm，防静电吸尘能力应符合擦拭后表面不残留污渍脏斑的要求。

6.表面收缩印痕深度小于0.5m，擦痕不大于20mm×50mm，

7.表面颜色为灰白色(PANTONE 7527) ， 同批部件色泽应一致。

多功能写字椅塑料部件

1.采用注塑成型工艺制造。

2.成型后椅座板质量应不少于0.54kg，写字板质量应不少于0.83kg。

3.成型后ABS椅座面板、写字板的物理力学性能应符合表7规定。

4.表面不允许有明显的工艺印痕等瑕疵。

5.表面颜色为军绿色，同批部件色泽应一致

组装

结构与构造完整，零部件与零配件齐套，无缺失。

组装顺畅自如，无卡滞现象，不用工具敲打即能落位。

可靠性

力学性能应符合GB/T3325-2008中4.7有关要求。

试验水平按GB/T3325-2008附录B中的3级。

本文由河南糖心VLOG在线观看官网办公家具有限公司编辑撰写，转载请注明出处https://www.llgcwx.com
